Um pouco depois que fiz a
primeira publicação sobre ligar o chip de som PSG no Arduino, ainda em março de 2014, levei o projeto adiante, passando a montagem do protótipo em
protoboard para um módulo em placa padrão... Faltou publicar fotos do resultado.
Mas antes tarde do nunca, ai vão fotos da segunda etapa e de como o projeto ainda está (dezembro/2014) em termos de
hardware (todas as fotos do andamento do projeto podem ser vistas no
álbum que coloquei no Picasa):
 |

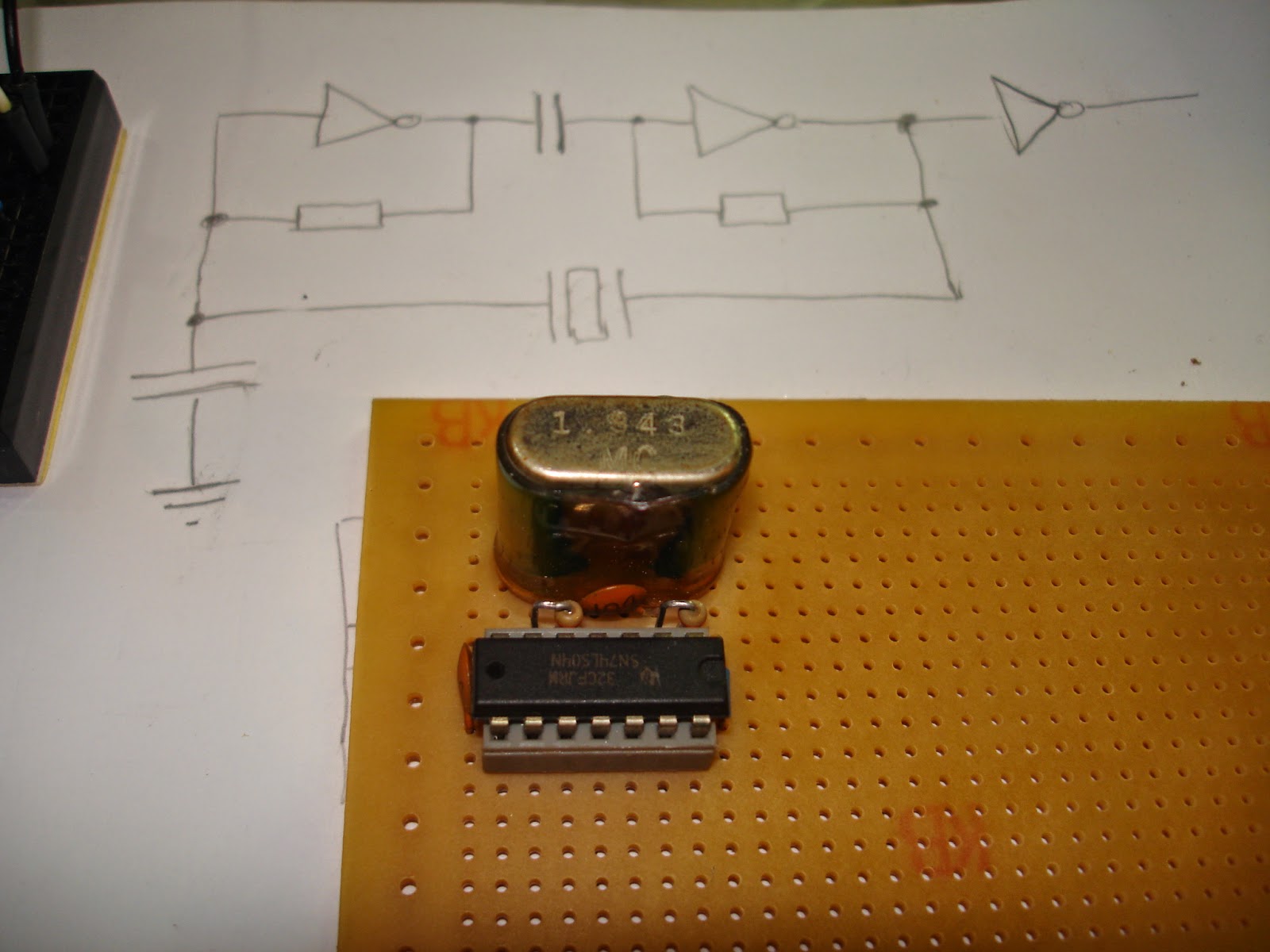

| O estágio de clock e seu esquema. |
 |

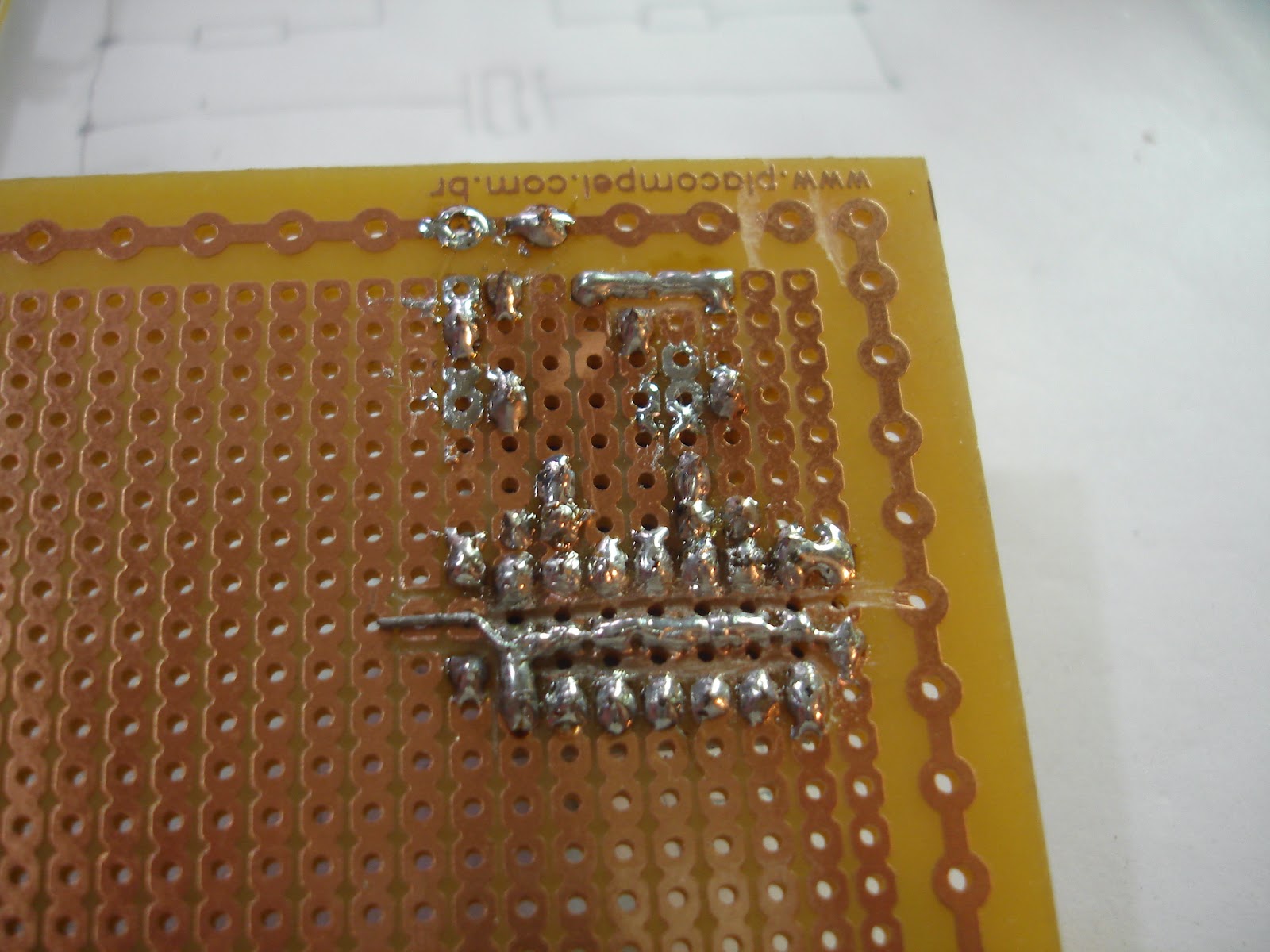

| TOC usando placa padrão (sem fios "saltando"). |
 |
| Testando o estágio de clock depois de fazer as demais conexões. |
 |
| Voilà! |
 |

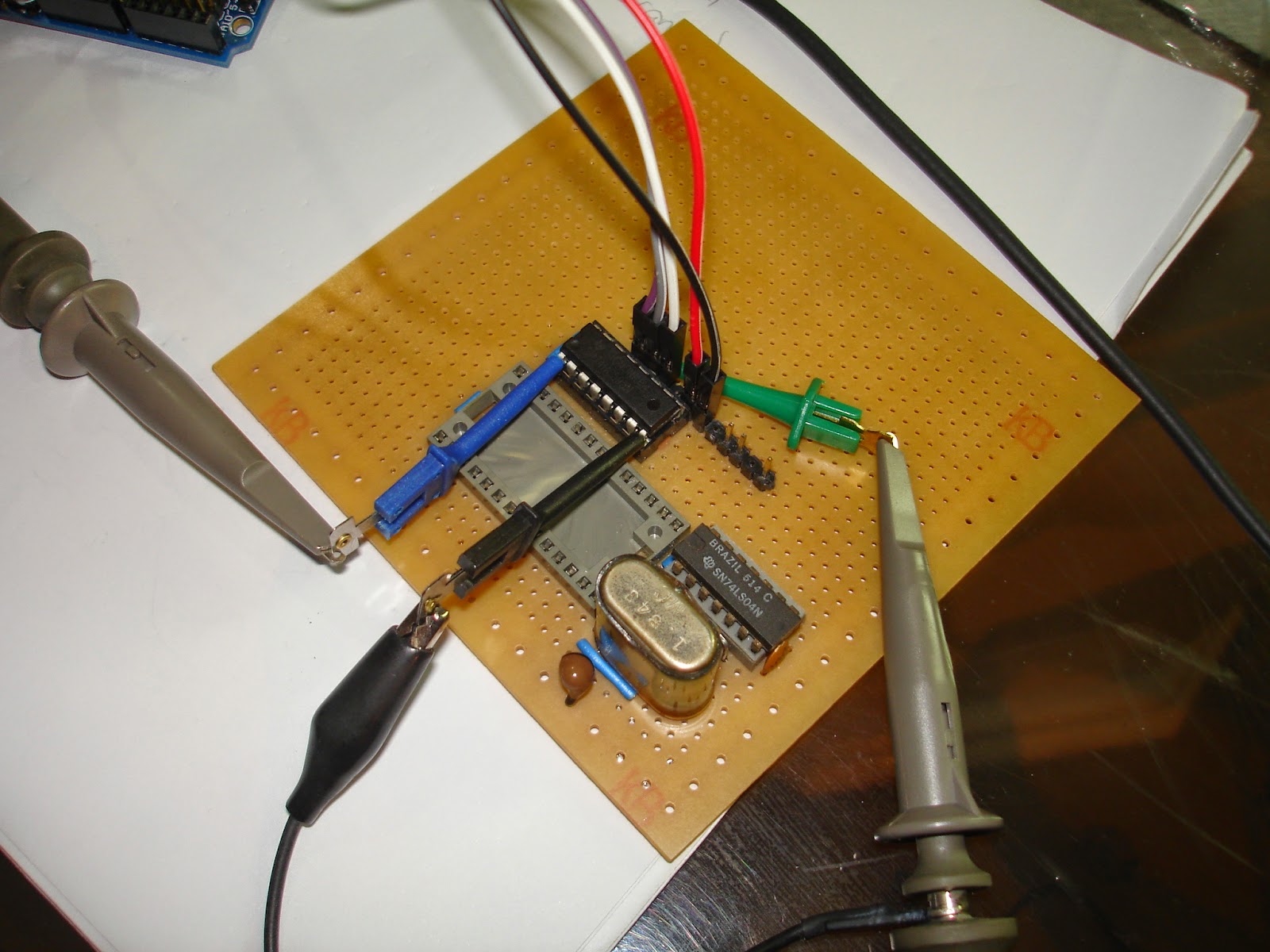

| Testando o 74HCT595. |
 |
| Novo sucesso. |
 |
| O circuito completo, já com o estágio de amplificação de áudio. |
 |

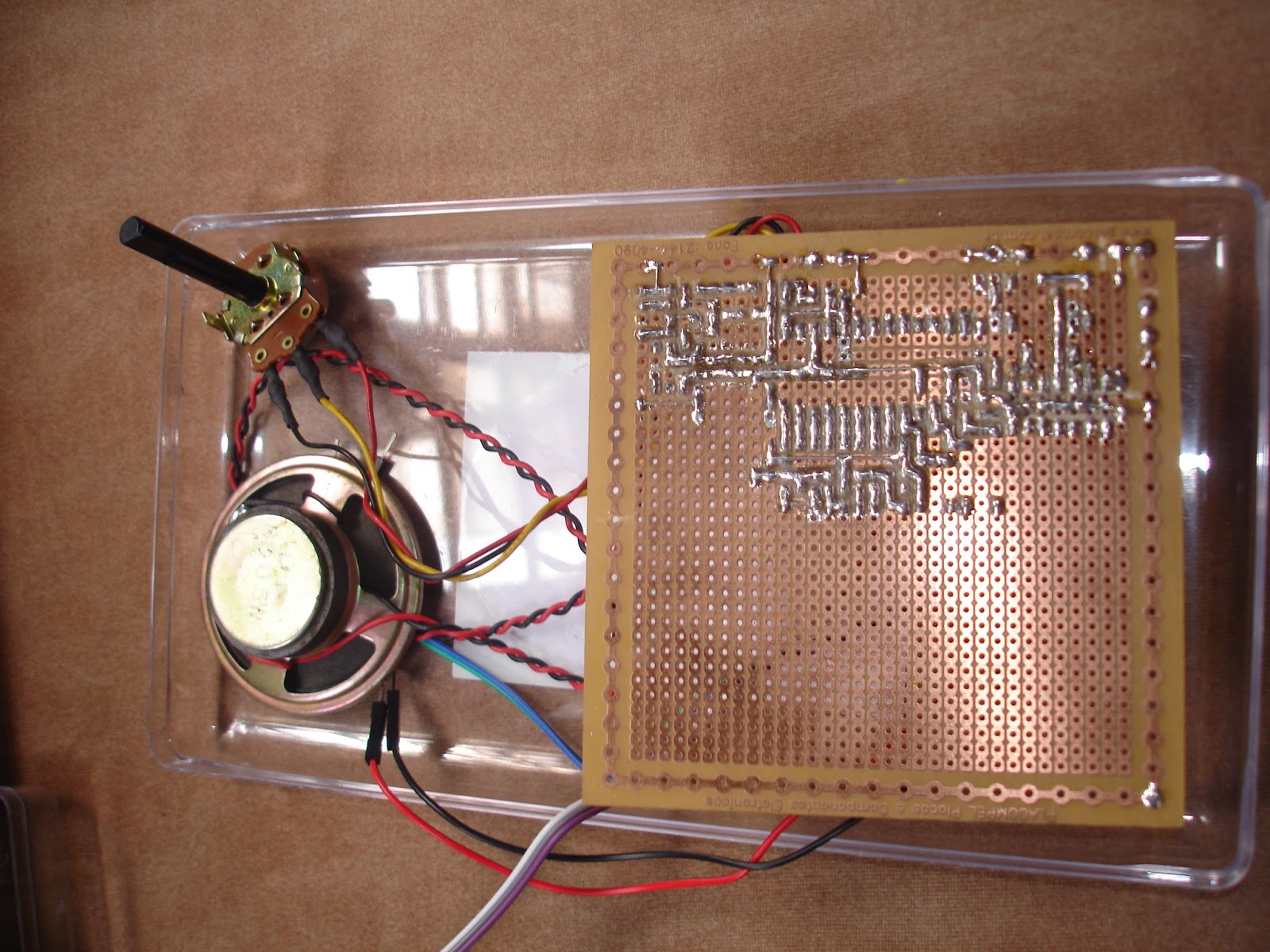

| E o TOC se manteve até o final. |
 |

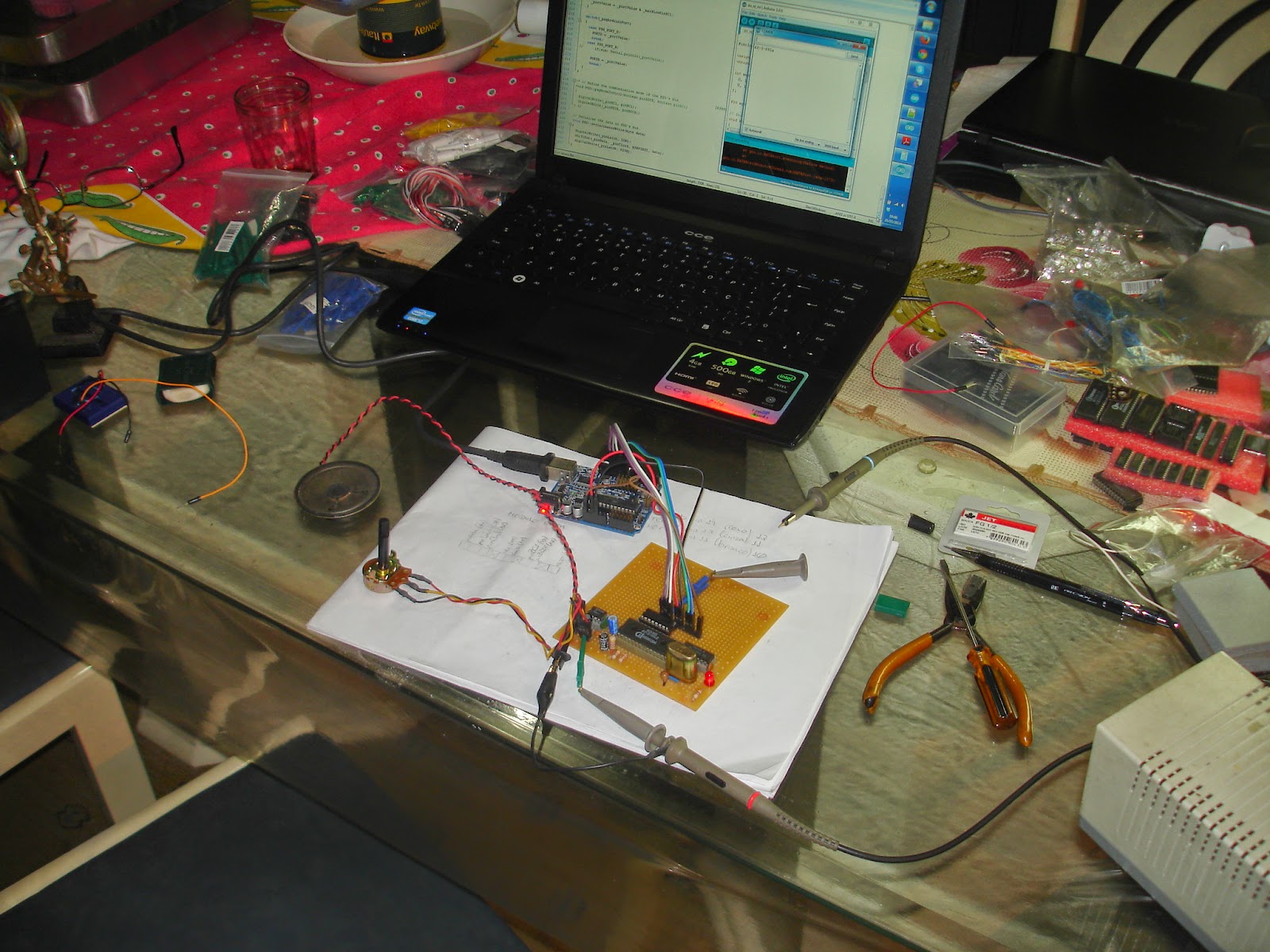

| E uma geral da bagunça ao final de algumas horas. |
